Rondelles ondulées (3 ondulations)
Les rondelles ondulées (3 ondulations) sont utilisées pour rattraper le jeu axial, par exemple au niveau des roulements à billes ou autres emplacements nécessitant une course limitée. Les 3 dimensions les plus petites comportent 2 rondelles, les autres 3.
Les références se terminant par « R » sont en acier inoxydable.
64-70056-description
Acier à ressort
64-70015-description
Acier inoxydable 302

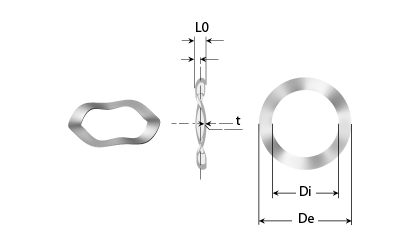

| Voir les prix - Ajouter au panier | Matériau | De Diamètre extérieur (mm) |
Di Diamètre intérieur (mm) |
t Épaisseur (mm) |
L0 Longueur libre (mm) |
L1 Hauteur à bloc (mm) |
F La force moyenne |
Ondulations (Quantité) |
Référence | Stock | Dessins tech | En savoir plus | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Acier inoxydable 302 | 4,65 | 3,40 | 0,09 | 0,58 | 0,30 | 1,70 | 2,00 | W61300R |
|
|
||||
| Acier inoxydable 302 | 6,15 | 4,92 | 0,14 | 0,76 | 0,38 | 3,30 | 2,00 | W61310R |
|
|
||||
| Acier inoxydable 302 | 7,75 | 6,17 | 0,17 | 0,76 | 0,38 | 3,30 | 2,00 | W61320R |
|
|
||||
| Acier à ressort | 9,32 | 6,73 | 0,15 | 0,76 | 0,38 | 13,40 | 3,00 | W61330 |
|
|
||||
| Acier inoxydable 302 | 9,32 | 6,73 | 0,15 | 0,76 | 0,38 | 13,40 | 3,00 | W61340R |
|
|
||||
| Acier à ressort | 12,29 | 10,08 | 0,23 | 0,74 | 0,51 | 17,80 | 3,00 | W61350 |
|
|
||||
| Acier à ressort | 12,50 | 8,89 | 0,18 | 0,89 | 0,51 | 17,80 | 3,00 | W61360 |
|
|
||||
| Acier inoxydable 302 | 12,50 | 8,89 | 0,18 | 0,89 | 0,51 | 17,80 | 3,00 | W61370R |
|
|
||||
| Acier à ressort | 15,44 | 11,66 | 0,20 | 0,94 | 0,64 | 17,80 | 3,00 | W61380 |
|
|
||||
| Acier à ressort | 15,70 | 11,18 | 0,20 | 1,02 | 0,64 | 17,80 | 3,00 | W61390 |
|
|
- W61300REn stock: 2 889
Matériau Acier inoxydable 302De - Diamètre extérieur (mm) 4,65Di - Diamètre intérieur (mm) 3,40t - Épaisseur (mm) 0,09L0 - Longueur libre (mm) 0,58L1 - Hauteur à bloc (mm) 0,30F - La force moyenne 1,70Ondulations - (Quantité) 2,00
- W61310REn stock: 4 197
Matériau Acier inoxydable 302De - Diamètre extérieur (mm) 6,15Di - Diamètre intérieur (mm) 4,92t - Épaisseur (mm) 0,14L0 - Longueur libre (mm) 0,76L1 - Hauteur à bloc (mm) 0,38F - La force moyenne 3,30Ondulations - (Quantité) 2,00
- W61320REn stock: 486
Matériau Acier inoxydable 302De - Diamètre extérieur (mm) 7,75Di - Diamètre intérieur (mm) 6,17t - Épaisseur (mm) 0,17L0 - Longueur libre (mm) 0,76L1 - Hauteur à bloc (mm) 0,38F - La force moyenne 3,30Ondulations - (Quantité) 2,00
- W61330En stock: 1 184
Matériau Acier à ressortDe - Diamètre extérieur (mm) 9,32Di - Diamètre intérieur (mm) 6,73t - Épaisseur (mm) 0,15L0 - Longueur libre (mm) 0,76L1 - Hauteur à bloc (mm) 0,38F - La force moyenne 13,40Ondulations - (Quantité) 3,00
- W61340REn stock: 877
Matériau Acier inoxydable 302De - Diamètre extérieur (mm) 9,32Di - Diamètre intérieur (mm) 6,73t - Épaisseur (mm) 0,15L0 - Longueur libre (mm) 0,76L1 - Hauteur à bloc (mm) 0,38F - La force moyenne 13,40Ondulations - (Quantité) 3,00
- W61350En stock: 23 010
Matériau Acier à ressortDe - Diamètre extérieur (mm) 12,29Di - Diamètre intérieur (mm) 10,08t - Épaisseur (mm) 0,23L0 - Longueur libre (mm) 0,74L1 - Hauteur à bloc (mm) 0,51F - La force moyenne 17,80Ondulations - (Quantité) 3,00
- W61360En stock: 1 140
Matériau Acier à ressortDe - Diamètre extérieur (mm) 12,50Di - Diamètre intérieur (mm) 8,89t - Épaisseur (mm) 0,18L0 - Longueur libre (mm) 0,89L1 - Hauteur à bloc (mm) 0,51F - La force moyenne 17,80Ondulations - (Quantité) 3,00
- W61370REn stock: 7 294
Matériau Acier inoxydable 302De - Diamètre extérieur (mm) 12,50Di - Diamètre intérieur (mm) 8,89t - Épaisseur (mm) 0,18L0 - Longueur libre (mm) 0,89L1 - Hauteur à bloc (mm) 0,51F - La force moyenne 17,80Ondulations - (Quantité) 3,00
- W61380En stock: 581
Matériau Acier à ressortDe - Diamètre extérieur (mm) 15,44Di - Diamètre intérieur (mm) 11,66t - Épaisseur (mm) 0,20L0 - Longueur libre (mm) 0,94L1 - Hauteur à bloc (mm) 0,64F - La force moyenne 17,80Ondulations - (Quantité) 3,00
- W61390En stock: 3 066
Matériau Acier à ressortDe - Diamètre extérieur (mm) 15,70Di - Diamètre intérieur (mm) 11,18t - Épaisseur (mm) 0,20L0 - Longueur libre (mm) 1,02L1 - Hauteur à bloc (mm) 0,64F - La force moyenne 17,80Ondulations - (Quantité) 3,00
Acier inoxydable: Numéro de matériau: 1.4310 - Les références se terminant par R sont en acier inoxydable.
Acier à ressort: Ck67, numéro de matériau: 1.1231
Les rondelles ondulées (3 ondulations) sont utilisées pour rattraper le jeu axial, par exemple au niveau de tous les roulements à billes ou autres emplacements nécessitant une course limitée. Les 3 dimensions les plus petites comportent 2 rondelles, les autres 3.
