Rondelles ressorts 50CrV4 - 302 - 304 - 316

Rondelles ressorts

Dessins tech - Rondelles ressorts
Accéder aux informations techniques

Passez votre commande avant 15 h 30 du lundi au jeudi et avant 14 h 45 le vendredi, nous l’expédierons le jour même pour une livraison théorique sous 2 à 4 jours. Cela s’applique à toutes les rondelles ressort en stock

Cela s’applique à toutes les rondelles ressort en stock

Informez-vous des remises sur quantités et des prix en cliquant sur le caddie à côté du produit correspondant.

Pour une navigation plus simple et plus rapide, utilisez les curseurs de défilement de la gamme ci-dessous.

Qu’est-ce qu’une rondelle ressort ?


Une rondelle ressort fournit une grande force pour une course courte et est donc souvent utilisée dans des constructions nécessitant une grande force dans un espace minimal. La rondelle ressort a été conçue comme une rondelle à ressort conique qui offre une résistance lorsqu’elle est comprimée, donnant au ressort son effet de ressort.

Obtenez plus de puissance des rondelles ressort


Si une rondelle ressort ne suffit pas pour la force et la course désirées, vous pouvez combiner/empiler plusieurs rondelles ressort.

Si 2 rondelles ressorts identiques sont insérées l’une dans l’autre, elles fournissent 2 x la force et 1 x la course.
Si 2 rondelles ressorts identiques sont insérées l’une contre l’autre, elles fournissent 1 x la force et 2 x la course.

Par conséquent, en combinant des piles identiques, vous pouvez ajuster la force et la course en fonction de la tâche.

Rondelles ressort noires


Les rondelles ressort noires sont phosphatées et huilées. Ce traitement offre une certaine protection, mais pas une protection définitive contre la rouille.

Rondelles ressort en acier inoxydable


Nos rondelles ressort en acier inoxydable sont fabriquées dans un matériau AISI 302, AISI 304 & AISI 316. Nous recommandons de les utiliser dans des environnements mouillés ou humides.

Afficher plus Montrer moins

45-70092-description

Acier à ressort - Huilée

45-70015-description

Acier inoxydable 302

45-70023-description

Acier inoxydable 304

45-70184-description

Acier inoxydable 316
Filtrer par
Affiner les options

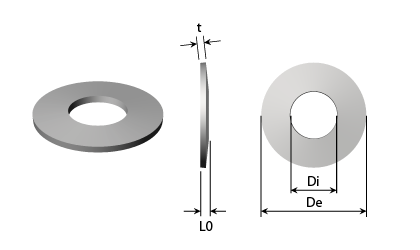

De - Diamètre extérieur (mm)
Di - Diamètre intérieur (mm)
t - Épaisseur (mm)
L0 - Longueur libre (mm)
L - Hauteur sous charge F (mm)
F - Sila (N)
s - Course max. (mm)
Matériau

Produits 1-10 sur 944

Par ordre décroissant
Voir les prix - Ajouter au panier Matériau De
Diamètre extérieur (mm)		 Di
Diamètre intérieur (mm)		 t
Épaisseur (mm)		 L0
Longueur libre (mm)		 L
Hauteur sous charge F (mm)		 F
Sila (N)		 s
Course max. (mm)		 Référence Stock Dessins tech En savoir plus 3D CAD
Acier inoxydable 304 6,00 3,20 0,30 0,45 0,34 116,00 0,11 600-320-30-304 600-320-30-304
Acier inoxydable 302 6,00 3,20 0,30 0,45 0,34 99,45 0,11 00600100RF 00600100RF
Acier inoxydable 316 6,00 3,20 0,30 0,45 0,34 116,00 0,11 600-320-30-316 600-320-30-316
Acier à ressort - Huilée 6,00 3,20 0,30 0,45 0,34 119,00 0,11 600-320-30 600-320-30
Acier inoxydable 304 8,00 3,20 0,20 0,40 0,25 25,00 0,15 800-320-20-304 800-320-20-304
Acier inoxydable 316 8,00 3,20 0,20 0,40 0,25 25,00 0,15 800-320-20-316 800-320-20-316
Acier à ressort - Huilée 8,00 3,20 0,20 0,40 0,25 26,00 0,15 800-320-20 800-320-20
Acier à ressort - Huilée 8,00 3,20 0,20 0,40 0,25 26,00 0,15 00800200 00800200
Acier inoxydable 316 8,00 3,20 0,30 0,55 0,36 101,00 0,19 800-320-30-316 800-320-30-316
Acier à ressort - Huilée 8,00 3,20 0,30 0,55 0,36 104,30 0,19 800-320-30 800-320-30
  1. 600-320-30-304
    En stock: 1 596
    600-320-30-304
    Matériau Acier inoxydable 304
    De - Diamètre extérieur (mm) 6,00
    Di - Diamètre intérieur (mm) 3,20
    t - Épaisseur (mm) 0,30
    L0 - Longueur libre (mm) 0,45
    L - Hauteur sous charge F (mm) 0,34
    F - Sila (N) 116,00
    s - Course max. (mm) 0,11
  2. 00600100RF
    En stock: 2 512
    00600100RF
    Matériau Acier inoxydable 302
    De - Diamètre extérieur (mm) 6,00
    Di - Diamètre intérieur (mm) 3,20
    t - Épaisseur (mm) 0,30
    L0 - Longueur libre (mm) 0,45
    L - Hauteur sous charge F (mm) 0,34
    F - Sila (N) 99,45
    s - Course max. (mm) 0,11
  3. 600-320-30-316
    En stock: 9 492
    600-320-30-316
    Matériau Acier inoxydable 316
    De - Diamètre extérieur (mm) 6,00
    Di - Diamètre intérieur (mm) 3,20
    t - Épaisseur (mm) 0,30
    L0 - Longueur libre (mm) 0,45
    L - Hauteur sous charge F (mm) 0,34
    F - Sila (N) 116,00
    s - Course max. (mm) 0,11
  4. 600-320-30
    En stock: 18 596
    600-320-30
    Matériau Acier à ressort - Huilée
    De - Diamètre extérieur (mm) 6,00
    Di - Diamètre intérieur (mm) 3,20
    t - Épaisseur (mm) 0,30
    L0 - Longueur libre (mm) 0,45
    L - Hauteur sous charge F (mm) 0,34
    F - Sila (N) 119,00
    s - Course max. (mm) 0,11
  5. 800-320-20-304
    En stock: 3 653
    800-320-20-304
    Matériau Acier inoxydable 304
    De - Diamètre extérieur (mm) 8,00
    Di - Diamètre intérieur (mm) 3,20
    t - Épaisseur (mm) 0,20
    L0 - Longueur libre (mm) 0,40
    L - Hauteur sous charge F (mm) 0,25
    F - Sila (N) 25,00
    s - Course max. (mm) 0,15
  6. 800-320-20-316
    En stock: 9 555
    800-320-20-316
    Matériau Acier inoxydable 316
    De - Diamètre extérieur (mm) 8,00
    Di - Diamètre intérieur (mm) 3,20
    t - Épaisseur (mm) 0,20
    L0 - Longueur libre (mm) 0,40
    L - Hauteur sous charge F (mm) 0,25
    F - Sila (N) 25,00
    s - Course max. (mm) 0,15
  7. 800-320-20
    En stock: 19 961
    800-320-20
    Matériau Acier à ressort - Huilée
    De - Diamètre extérieur (mm) 8,00
    Di - Diamètre intérieur (mm) 3,20
    t - Épaisseur (mm) 0,20
    L0 - Longueur libre (mm) 0,40
    L - Hauteur sous charge F (mm) 0,25
    F - Sila (N) 26,00
    s - Course max. (mm) 0,15
  8. 00800200
    En stock: 13 640
    00800200
    Matériau Acier à ressort - Huilée
    De - Diamètre extérieur (mm) 8,00
    Di - Diamètre intérieur (mm) 3,20
    t - Épaisseur (mm) 0,20
    L0 - Longueur libre (mm) 0,40
    L - Hauteur sous charge F (mm) 0,25
    F - Sila (N) 26,00
    s - Course max. (mm) 0,15
  9. 800-320-30-316
    En stock: 9 355
    800-320-30-316
    Matériau Acier inoxydable 316
    De - Diamètre extérieur (mm) 8,00
    Di - Diamètre intérieur (mm) 3,20
    t - Épaisseur (mm) 0,30
    L0 - Longueur libre (mm) 0,55
    L - Hauteur sous charge F (mm) 0,36
    F - Sila (N) 101,00
    s - Course max. (mm) 0,19
  10. 800-320-30
    En stock: 19 955
    800-320-30
    Matériau Acier à ressort - Huilée
    De - Diamètre extérieur (mm) 8,00
    Di - Diamètre intérieur (mm) 3,20
    t - Épaisseur (mm) 0,30
    L0 - Longueur libre (mm) 0,55
    L - Hauteur sous charge F (mm) 0,36
    F - Sila (N) 104,30
    s - Course max. (mm) 0,19
Page
par page
Acier à ressort - Huilée

Surface:
Phosphatée et huilée.
Température de fonctionnement:
Entre -20 ºC et +100 ºCC
Classification:
Épaisseur de matériau inférieure à 1,25mm:
CK 67, CK 75 et CK 85 conformément à la norme DIN 17222
Épaisseur du matériau (t) à partir de 1,25 mm:
50 CRV 4 conformément aux normes DIN 17222 et DIN 17221
Façonnage:
Épaisseur de matériau inférieure à 1,25mm:
Perforés, moulés à froid à bords biseautés
Épaisseur de matériau t entre 1,25mm et 6,00mm:
Perforés, moulés à froid et diamètres repliés
Épaisseur de matériau t à partir de 6,00mm:
Moulés à froid ou à chaud, et surfaces toutes usinées
Les épaisseurs des rondelles ressorts finies peuvent être inférieures à l'épaisseur spécifiée car l'épaisseur spécifiée est avant usinage.
Acier inoxydable 302, 304 & 316

Température de fonctionnement:
Entre -200 ºC et +200 ºCC
Classification:
Acier inoxydable 302: W. Nr. 1.4310
Acier inoxydable 304: W. Nr. 1.4301
Acier inoxydable 316: W. n° 1.4401
Façonnage:
Épaisseur de matériau inférieure à 1,25mm:
Perforés, moulés à froid à bords biseautés
Épaisseur de matériau t entre 1,25mm et 6,00mm:
Perforés, moulés à froid et diamètres repliés
Épaisseur de matériau t à partir de 6,00mm:
Moulés à froid ou à chaud, et surfaces toutes usinées
Les épaisseurs des rondelles ressorts finies peuvent être inférieures à l'épaisseur spécifiée car l'épaisseur spécifiée est avant usinage.

Tous nos disques ressorts sont magnétiques, y compris ceux en AISI 316. Cela est dû à la manière dont ils sont produits. Si vous souhaitez des disques ressorts non magnétiques, veuillez nous contacter à : [email protected]

Acier à ressort - Huilée & Acier inoxydable 302 - 8 chiffres dans le numéro d'article (par exemple 00600100) et acier inoxydable 302 (00600100RF)


Les ressorts sont dimensionnés selon la norme DIN 2093. Les dimensions mentionnées dans le catalogue sont des mesures de pièces non usinées. Par conséquent, les mesures peuvent différer de celles figurant dans les tableaux du catalogue. Ceci s'applique aux diamètres et à l'épaisseur.

La force est calculée de manière théorique. Elle est donnée à titre indicatif et laisse de la place pour des tolérances importantes.

50 CrV4 & Inox 304 & Inox 316 (tous avec des numéros de stock tels que 1200-420-50 & 1200-420-50-304 & 1200-420-50-316)


Les ressorts 50 CrV4 & Inox 304 & Inox 316 sont dimensionnés selon la norme DIN 16983, qui donne les tolérances suivantes.

La force est calculée de manière théorique. Elle est donnée à titre indicatif et laisse de la place pour des tolérances importantes.

Taille de dia. (mm)
de
à
>3
6
>6
10
>10
18
>18
30
>30
50
>50
80
>80
120
>120
180
>180
250
>250
315
>315
400
>400
500
Tolérance (mm)
De
Di
Conc
0 / -0,12
0,12 / 0
0,15
0 / -0,15
0,15 / 0
0,18
0 / -0,18
0,18 / 0
0,22
0 / -0,21
0,21 / 0
0,26
0 / -0,25
0,25 / 0
0,32
0 / -0,30
0,30 / 0
0,60
0 / -0,35
0,35 / 0
0,70
0 / -0,40
0,40 / 0
0,80
0 / -0,46
0,46 / 0
0,92
0 / -0,52
0,52 / 0
1,04
0 / -0,57
0,57 / 0
1,14
0 / -0,63
0,63 / 0
1,26


Epaisseur t (mm)
de
à
0,20
0,60
>0,60
<1,25
1,25
3,80
>3,80
6,00
>6,00
16,00
Tolérance sur l'épaisseur t
i mm
+0,02 / -0,06
+0,03 / -0,09
+0,04 / -0,12
+0,05 / -0,15
+0,10 / -0,10


Epaisseur t(mm)
de
à
0,00
<1,25
>1,25
2,00
>2,00
3,00
>3,00
6,00
>6,00
16,00
Tolérance à la hauteur L0(mm)
mm
+0,10 / -0,05
+0,15 / -0,08
+0,20 / -0,10
+0,30 / -0,15
+0,30 / -0,30


Epaisseur t (mm)
de
à
0,00
<1,25
1,25
3,00
>3,00
6,00
>6,00
16,00
Tolérance de F à la longueur d'essai Ltest
Ltest = L0 - 0,75*s
+25,0% / -7,5%
+15,0% / -7,5%
+15,0% / -7,5%
+15,0% / -7,5%


Si vous désirez une fiche technique en PDF ou une représentation CAO en 3D du ressort au format .step, .iges ou .sat, celles-ci peuvent être téléchargées gratuitement en cliquant sur le symbole « CAO 3D » à côté du numéro d’article dans le tableau.

La durée de vie d’un ressort est généralement très difficile à déterminer. Un grand nombre de paramètres entrent en jeu et c’est pourquoi il est impossible de déterminer leur durée de vie.

Les paramètres ayant une influence significative sur leur durée de vie sont : l’installation, le mode d’installation, le nombre de mouvements, les vibrations, les chocs, la torsion, la longueur de course, une course non-axiale, la température, l’usure contre d’autres surfaces, l’environnement d’utilisation, les agents nettoyants, les impacts latéraux, etc.

L’application d’une charge maximale au ressort ou un dépassement de cette charge raccourcit sa durée de vie et le déforme de manière permanente.
