Ressorts de compression
Ressorts de compression en corde à piano, en fil électrozingué ou en fil d’acier inoxydable
Passez votre commande avant 15 h 30 du lundi au jeudi et avant 14 h 45 le vendredi, nous l’expédierons le jour même pour une livraison théorique sous 2 à 5 jours. Cela s’applique à tous les ressorts de compression en stock
Informez-vous des remises sur quantités et des prix en cliquant sur le caddie à côté du produit correspondant.
Pour trouver rapidement et facilement le ressort que vous voulez, utilisez les curseurs de défilement de la gamme.
Nous avons tout, des petits ressorts de compression utilisés dans l’ingénierie de précision jusqu’aux gros ressorts de compression pour les applications industrielles. La gamme de ressorts de compression standard couvre les longueurs allant de 2,00 mm jusqu’à 1 080,00 mm. Cette gamme est produite conformément aux normes DIN actuelles et dans les qualités supérieures demandées en Europe et en Amérique.
Les ressorts de compression sont utilisés dans une large gamme de produits où une force de compression est requise. Cela peut inclure n’importe quoi, des aides auditives aux stylos-billes ou aux tondeuses, en passant par les machines industrielles et bien plus encore.
Un ressort de compression est à la base un composant qui peut accumuler une force et fonctionner très longtemps à des niveaux optimaux, pourvu qu’il soit utilisé correctement et de la bonne dimension. Le ressort comprimé accumule une force qui se détend dès qu’il revient à sa longueur d’origine.
L’utilisation de ressorts en corde à piano est recommandée dans les environnements secs. En effet, le matériau ne dispose d’aucune protection contre la rouille. Les ressorts en corde à piano sont environ 10 % plus robustes que les ressorts en acier inoxydable.
Les ressorts de compression électrozingués sont fabriqués à partir de corde à piano puis électrozingués. Cela leur confère une surface brillante et attrayante. L’électrozingage n’offre qu’une résistance moyenne à la corrosion, mais si le ressort est utilisé en environnement humide, sa durée de vie sera plus longue par rapport à celle d’un même ressort qui serait fabriqué en corde à piano sans traitement de surface.
Pour les environnements humides, nous recommandons les ressorts en fil d’acier inoxydable. Les ressorts en acier inoxydable sont approximativement 10 % moins puissants que les ressorts en corde à piano.
Si vous utilisez des ressorts dans des environnements où ils seront exposés à des produits chimiques agressifs ou à l’eau de mer, nous recommandons les ressorts fabriqués à partir d’un type spécial d’acier inoxydable (AISI 316).
Si vous n’êtes pas sûr(e) de la longueur/de la course dont vous avez besoin, nous proposons des ressorts en longueurs 300, 500 et 1 000 mm qui seront fabriqués spécialement pour être découpés à la bonne longueur et utilisés dans les prototypes et pour les procédures de test. Effectuez un tri par longueurs en utilisant le curseur ci-dessous.
6-70016-description
Acier zingué
6-70014-description
Corde à piano
6-70015-description
Acier inoxydable 302
6-70024-description
Acier inoxydable 316

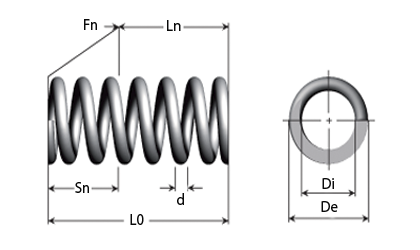

| Voir les prix - Ajouter au panier | Matériau | d Diamètre du fil (mm) |
De Diamètre extérieur (mm) |
Di Diamètre intérieur (mm) |
L0 Longueur libre (mm) |
Ln Longueur sous charge max. (mm) |
Sn Course maximale (mm) |
Fn Charge maximale sous Ln (N) |
R Constante de ressort (N/mm) |
Série | Référence | Stock | Dessins tech | En savoir plus | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Acier inoxydable 302 | 0,15 | 1,45 | 1,15 | 3,05 | 1,55 | 1,50 | 0,85 | 0,55 | B | C00570060120S |
|
|
||||
| Corde à piano | 0,15 | 1,45 | 1,15 | 3,05 | 1,55 | 1,50 | 1,02 | 0,67 | B | C00570060120M |
|
|
||||
| Acier inoxydable 302 | 0,15 | 1,45 | 1,15 | 4,83 | 2,29 | 2,54 | 0,85 | 0,32 | B | C00570060190S |
|
|
||||
| Corde à piano | 0,15 | 1,45 | 1,15 | 4,83 | 2,29 | 2,54 | 1,02 | 0,39 | B | C00570060190M |
|
|
||||
| Acier inoxydable 302 | 0,15 | 1,45 | 1,15 | 6,35 | 2,90 | 3,45 | 0,85 | 0,23 | B | C00570060250S |
|
|
||||
| Corde à piano | 0,15 | 1,45 | 1,15 | 6,35 | 2,90 | 3,45 | 1,02 | 0,28 | B | C00570060250M |
|
|
||||
| Acier inoxydable 302 | 0,15 | 1,45 | 1,15 | 7,87 | 3,51 | 4,36 | 0,85 | 0,19 | B | C00570060310S |
|
|
||||
| Corde à piano | 0,15 | 1,45 | 1,15 | 7,87 | 3,51 | 4,36 | 1,02 | 0,23 | B | C00570060310M |
|
|
||||
| Acier inoxydable 302 | 0,15 | 1,45 | 1,15 | 9,65 | 4,24 | 5,41 | 0,85 | 0,16 | B | C00570060380S |
|
|
||||
| Corde à piano | 0,15 | 1,45 | 1,15 | 9,65 | 4,24 | 5,41 | 1,02 | 0,19 | B | C00570060380M |
|
|
- C00570060120SEn stock: 694
Matériau Acier inoxydable 302d - Diamètre du fil (mm) 0,15De - Diamètre extérieur (mm) 1,45Di - Diamètre intérieur (mm) 1,15L0 - Longueur libre (mm) 3,05Ln - Longueur sous charge max. (mm) 1,55Sn - Course maximale (mm) 1,50Fn - Charge maximale sous Ln (N) 0,85R - Constante de ressort (N/mm) 0,55Série B
- C00570060120MEn stock: 622
Matériau Corde à pianod - Diamètre du fil (mm) 0,15De - Diamètre extérieur (mm) 1,45Di - Diamètre intérieur (mm) 1,15L0 - Longueur libre (mm) 3,05Ln - Longueur sous charge max. (mm) 1,55Sn - Course maximale (mm) 1,50Fn - Charge maximale sous Ln (N) 1,02R - Constante de ressort (N/mm) 0,67Série B
- C00570060190SEn stock: 1 519
Matériau Acier inoxydable 302d - Diamètre du fil (mm) 0,15De - Diamètre extérieur (mm) 1,45Di - Diamètre intérieur (mm) 1,15L0 - Longueur libre (mm) 4,83Ln - Longueur sous charge max. (mm) 2,29Sn - Course maximale (mm) 2,54Fn - Charge maximale sous Ln (N) 0,85R - Constante de ressort (N/mm) 0,32Série B
- C00570060190MEn stock: 213
Matériau Corde à pianod - Diamètre du fil (mm) 0,15De - Diamètre extérieur (mm) 1,45Di - Diamètre intérieur (mm) 1,15L0 - Longueur libre (mm) 4,83Ln - Longueur sous charge max. (mm) 2,29Sn - Course maximale (mm) 2,54Fn - Charge maximale sous Ln (N) 1,02R - Constante de ressort (N/mm) 0,39Série B
- C00570060250SEn stock: 640
Matériau Acier inoxydable 302d - Diamètre du fil (mm) 0,15De - Diamètre extérieur (mm) 1,45Di - Diamètre intérieur (mm) 1,15L0 - Longueur libre (mm) 6,35Ln - Longueur sous charge max. (mm) 2,90Sn - Course maximale (mm) 3,45Fn - Charge maximale sous Ln (N) 0,85R - Constante de ressort (N/mm) 0,23Série B
- C00570060250MEn stock: 155
Matériau Corde à pianod - Diamètre du fil (mm) 0,15De - Diamètre extérieur (mm) 1,45Di - Diamètre intérieur (mm) 1,15L0 - Longueur libre (mm) 6,35Ln - Longueur sous charge max. (mm) 2,90Sn - Course maximale (mm) 3,45Fn - Charge maximale sous Ln (N) 1,02R - Constante de ressort (N/mm) 0,28Série B
- C00570060310SEn stock: 8 651
Matériau Acier inoxydable 302d - Diamètre du fil (mm) 0,15De - Diamètre extérieur (mm) 1,45Di - Diamètre intérieur (mm) 1,15L0 - Longueur libre (mm) 7,87Ln - Longueur sous charge max. (mm) 3,51Sn - Course maximale (mm) 4,36Fn - Charge maximale sous Ln (N) 0,85R - Constante de ressort (N/mm) 0,19Série B
- C00570060310MEn stock: 9 065
Matériau Corde à pianod - Diamètre du fil (mm) 0,15De - Diamètre extérieur (mm) 1,45Di - Diamètre intérieur (mm) 1,15L0 - Longueur libre (mm) 7,87Ln - Longueur sous charge max. (mm) 3,51Sn - Course maximale (mm) 4,36Fn - Charge maximale sous Ln (N) 1,02R - Constante de ressort (N/mm) 0,23Série B
- C00570060380SEn stock: 1 961
Matériau Acier inoxydable 302d - Diamètre du fil (mm) 0,15De - Diamètre extérieur (mm) 1,45Di - Diamètre intérieur (mm) 1,15L0 - Longueur libre (mm) 9,65Ln - Longueur sous charge max. (mm) 4,24Sn - Course maximale (mm) 5,41Fn - Charge maximale sous Ln (N) 0,85R - Constante de ressort (N/mm) 0,16Série B
- C00570060380MEn stock: 549
Matériau Corde à pianod - Diamètre du fil (mm) 0,15De - Diamètre extérieur (mm) 1,45Di - Diamètre intérieur (mm) 1,15L0 - Longueur libre (mm) 9,65Ln - Longueur sous charge max. (mm) 4,24Sn - Course maximale (mm) 5,41Fn - Charge maximale sous Ln (N) 1,02R - Constante de ressort (N/mm) 0,19Série B
Le fil est certifié conforme à la norme DIN 17223 Fil de classe C WERKSTOFF NO. 1.1200 – EN Norme 10270-1
Température de fonctionnement entre -30 ºC et +120 ºC
Recommandé pour l’utilisation en environnements secs.
Le fil est certifié conforme à la norme DIN 17224 AISI 302 WERKSTOFF N° 1.4310 – Norme EN 10270-3
Température de fonctionnement entre -200 ºC et +250 ºC
Utilisable en environnements secs, humides ou mouillés.
Le fil est certifié conforme à la norme DIN 17223 Fil de classe C WERKSTOFF NO. 1.1200 – EN Norme 10270-1
Température de fonctionnement entre -30 ºC et +120 ºC
Les ressorts de compression galvanisés sont fabriqués à partir de corde à piano puis électrozingués. Avec l’électrozingage, le ressort de compression acquiert une surface brillante et plus résistante à la corrosion.
Recommandé pour l’utilisation en environnements secs.
Séries A et C : (Pour savoir à quelle série appartient un ressort, consultez la colonne « Série » du tableau.)
DIN 2098 définit les dimensions des ressorts suivant l’épaisseur du fil.
DIN 2095 définit la force comme le paramètre déterminant. Le nombre de spires peut donc varier. L0 est uniquement à titre d’information et peut être supérieure aux informations indiquées dans les tableaux. Lorsqu’il sera chargé, le ressort se positionnera de lui-même et atteindra la longueur correcte. Des déviations sont généralement observées dans un large rapport de spires ((De-d) / d), lorsque le ressort a un fil fin par rapport au diamètre.
Diamètre moyen Tolérances
(mm)
(mm)
Rapport de spires (Dm / d)
Série B : (Pour savoir à quelle série appartient un ressort, consultez la colonne « Série » du tableau.)
Dans cette série, le nombre de spires n’est pas spécifié, car le ressort est fabriqué selon une longueur non chargé définie et une force spécifique. Pour atteindre ces forces, le nombre de spires sera variable.
Série D : (Pour savoir à quelle série appartient un ressort, consultez la colonne « Série » du tableau.)
Cette série est produite pour les procédures de test et les prototypes. Il n’y a donc pas de tolérances pour cette série. Comme cette série est conçue pour les procédures de test, le nombre de spires du ressort coupé varieront d’un ressort à l’autre, et de ce fait, la constante de rappel ne peut être définie.
Si vous désirez une fiche technique en PDF ou une représentation CAO en 3D du ressort au format .step, .iges ou .sat, celles-ci peuvent être téléchargées gratuitement en cliquant sur le symbole « CAO 3D » à côté du numéro d’article dans le tableau.

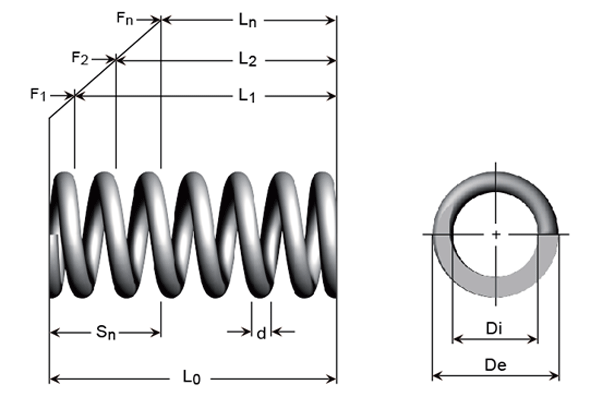

Si vous voulez connaître la force produite par un ressort de compression pour une longueur/course donnée, vous pouvez utiliser la formule suivante :
course (s) x constante de rappel ® (R)
Si un ressort est comprimé à 16 mm (s) et qu’il affiche une constante de rappel de 3 N/mm (R), il génèrera une force de : 16 mm x 3 N/mm = 48 N
16 mm x 3 N/mm = 48 N (ca. 4,8kg)
Si vous recherchez un ressort de compression avec une constante de rappel et une capacité de charge très élevées, les ressorts d’outils de presse à code couleur sont recommandés. En savoir plus
La constante de rappel vous indique la force par millimètre générée par un ressort lorsqu’il est comprimé. Si un ressort affiche une constante de rappel de 1,5 N/mm et qu’il est comprimé à 10 mm, ce ressort génèrera donc une force de 15 N.
Séries A, B et C : La constante de rappel de ressort est indiquée dans le tableau.
Série D : Il n'y a pas de constantes de ressort pour cette gamme. Ces ressorts ont été conçus afin qu'ils puissent être raccourcis après essais et expérimentations pour obtenir la longueur désirée. La constante de ressort dépend de la longueur, nous sommes de ce fait dans l'incapacité de fournir pour celle-ci une valeur générale.
Série A :
(Pour savoir à quelle série appartient un ressort, consultez la colonne « Série » du tableau.)
Les ressorts avec une épaisseur de fil jusqu’à 0,8 mm maximum ont des extrémités fermées mais non meulées.
Les ressorts avec une épaisseur de fil d’au moins 1,0 mm ont des extrémités fermées et meulées.
Séries B et C :
(Pour savoir à quelle série appartient un ressort, consultez la colonne « Série » du tableau.)
La page de produit pour chaque produit individuel indique si celui-ci est fermé et meulé ou non meulé.
Série D :
(Pour savoir à quelle série appartient un ressort, consultez la colonne « Série » du tableau.)
Comme la série est produite pour les procédures de test et pour la coupe, la conception des extrémités n’est pas définie.
Fermées, meulées
Fermées, non meulées
Non rapprochées
Généralement à droite. La force et l’application ne sont pas affectés par le sens d’enroulement.
Les ressorts de compression standard ne sont pas déterminés selon un sens d’enroulement particulier. En fonction de la production, les ressorts peuvent être produits à pas gauche ou à pas droit. Si un sens d’enroulement spécifique est requis, il est possible de produire ces ressorts comme ressorts spéciaux.
La durée de vie d’un ressort est généralement très difficile à déterminer. Un grand nombre de paramètres entrent en jeu et c’est pourquoi il est impossible de déterminer leur durée de vie.
Les paramètres ayant une influence significative sur leur durée de vie sont : l’installation, le mode d’installation, le nombre de mouvements, les vibrations, les chocs, la torsion, la longueur de course, une course non-axiale, la température, l’usure contre d’autres surfaces, l’environnement d’utilisation, les agents nettoyants, les impacts latéraux, etc.
Choisissez toujours la dimension d’un ressort de compression de façon à ce qu’il fournisse la course et la force souhaitées avec le plus petit effort possible. Cela garantira la durée de vie maximale du ressort.
L’application d’une charge maximale au ressort ou un dépassement de cette charge raccourcit sa durée de vie et le déforme de manière permanente.
Nous vous recommandons donc de ne pas utiliser à plus de 75 % la course maximale (Sn) des ressorts coniques.
Si le ressort de compression est comprimé à Ln (la longueur max. chargé), il se positionnera de lui-même. Il ne retournera pas par la suite à sa longueur d’origine.
