Manchons de blocage - Noir

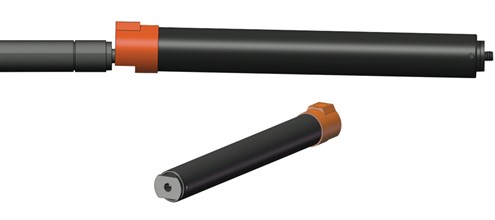

Un manchon de blocage est utilisé comme dispositif de sécurité dans les structures avec ressorts à gaz. Le manchon de blocage empêche le ressort à gaz de se fermer de manière intempestive. Cela peut se produire en cas de coup de vent, de déformation du ressort à gaz, avec un joint qui fuit, en cas de charge accrue sur la structure, etc. Vous devez pousser le manchon de blocage à la main pour pouvoir comprimer le ressort à gaz. Les manchons de blocage doivent toujours être utilisés comme dispositif de sécurité, là où des objets peuvent heurter des personnes ou des structures et causer des blessures ou des dommages.
Filtrer par
Affiner les options

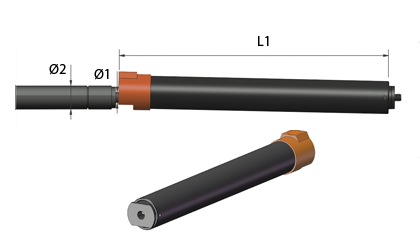

| Voir les prix - Ajouter au panier | Matériau | Ø1 Convient à la taille de la tige de piston (mm) |
Ø2 Convient à la taille du cylindre (mm) |
L1 Convient pour course (mm) |
Référence | Stock | Dessins tech | En savoir plus | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|
| Acier peint en noir | 6,00 | 15,00 | 80,00 | LTN-6-80 |
|
|
||||
| Acier peint en noir | 6,00 | 15,00 | 100,00 | LTN-6-100 |
|
|
||||
| Acier peint en noir | 6,00 | 15,00 | 150,00 | LTN-6-150 |
|
|
||||
| Acier peint en noir | 6,00 | 15,00 | 200,00 | LTN-6-200 |
|
|
||||
| Acier peint en noir | 8,00 | 18,00 | 100,00 | LTN-8-100 |
|
|
||||
| Acier peint en noir | 8,00 | 18,00 | 150,00 | LTN-8-150 |
|
|
||||
| Acier peint en noir | 8,00 | 18,00 | 200,00 | LTN-8-200 |
|
|
||||
| Acier peint en noir | 8,00 | 18,00 | 250,00 | LTN-8-250 |
|
|
||||
| Acier peint en noir | 10,00 | 23,00 | 100,00 | LTN-10-100 |
|
|
||||
| Acier peint en noir | 10,00 | 23,00 | 150,00 | LTN-10-150 |
|
|
- LTN-6-80En stock: 111
Matériau Acier peint en noirØ1 - Convient à la taille de la tige de piston (mm) 6,00Ø2 - Convient à la taille du cylindre (mm) 15,00L1 - Convient pour course (mm) 80,00
- LTN-6-100En stock: 89
Matériau Acier peint en noirØ1 - Convient à la taille de la tige de piston (mm) 6,00Ø2 - Convient à la taille du cylindre (mm) 15,00L1 - Convient pour course (mm) 100,00
- LTN-6-150En stock: 88
Matériau Acier peint en noirØ1 - Convient à la taille de la tige de piston (mm) 6,00Ø2 - Convient à la taille du cylindre (mm) 15,00L1 - Convient pour course (mm) 150,00
- LTN-6-200En stock: 83
Matériau Acier peint en noirØ1 - Convient à la taille de la tige de piston (mm) 6,00Ø2 - Convient à la taille du cylindre (mm) 15,00L1 - Convient pour course (mm) 200,00
- LTN-8-100En stock: 86
Matériau Acier peint en noirØ1 - Convient à la taille de la tige de piston (mm) 8,00Ø2 - Convient à la taille du cylindre (mm) 18,00L1 - Convient pour course (mm) 100,00
- LTN-8-150En stock: 299
Matériau Acier peint en noirØ1 - Convient à la taille de la tige de piston (mm) 8,00Ø2 - Convient à la taille du cylindre (mm) 18,00L1 - Convient pour course (mm) 150,00
- LTN-8-200En stock: 372
Matériau Acier peint en noirØ1 - Convient à la taille de la tige de piston (mm) 8,00Ø2 - Convient à la taille du cylindre (mm) 18,00L1 - Convient pour course (mm) 200,00
- LTN-8-250En stock: 291
Matériau Acier peint en noirØ1 - Convient à la taille de la tige de piston (mm) 8,00Ø2 - Convient à la taille du cylindre (mm) 18,00L1 - Convient pour course (mm) 250,00
- LTN-10-100En stock: 248
Matériau Acier peint en noirØ1 - Convient à la taille de la tige de piston (mm) 10,00Ø2 - Convient à la taille du cylindre (mm) 23,00L1 - Convient pour course (mm) 100,00
- LTN-10-150En stock: 219
Matériau Acier peint en noirØ1 - Convient à la taille de la tige de piston (mm) 10,00Ø2 - Convient à la taille du cylindre (mm) 23,00L1 - Convient pour course (mm) 150,00
Matériau
La version noire est revêtue de poudre époxy et donc résistante à la corrosion.
Installation et utilisation
Le manchon de blocage empêche que des éléments externes tels que le vent, des collisions, des impacts, etc. n'entraînent la fermeture intempestive d'une porte, par exemple, risquant de provoquer des blessures corporelles ou des dommages matériels.
La fonction du manchon de blocage est facilement neutralisée d'une simple pression.

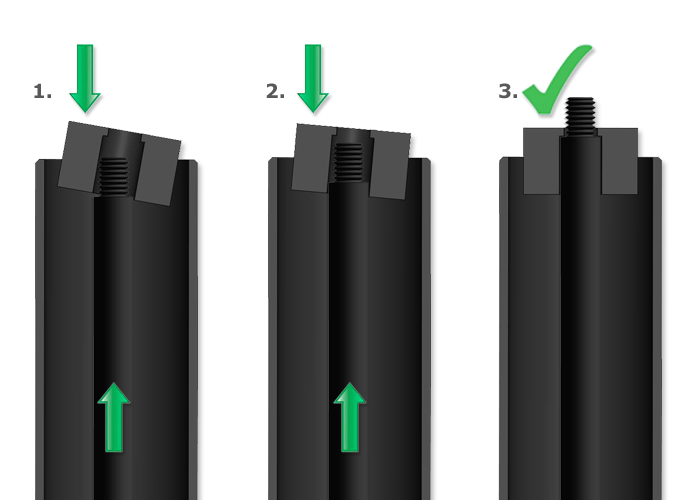

- Lors de l'installation du manchon de blocage sur le ressort à gaz, il peut s'avérer difficile d'amener le filetage sur le piston via l'embout du manchon de blocage. Ceci est dû à l'embout à ressort, qui se tourne sur le côté afin de garantir le bon fonctionnement initial du ressort.
- Appuyez sur le point le plus élevé de l'embout, tout en guidant le piston dans son orifice. Les ressorts à gaz dotés d'un piston de 6 mm sont vissés dans l'embout.
- Le manchon de blocage est maintenant correctement installé et le raccord d'extrémité peut être mis en place.
